  當前位置 — 閘閥系列 — 美標不銹鋼閘閥
產品名稱:

美標不銹鋼閘閥

所屬分類:

閘閥系列

產品簡介:

集團生產的Z40H美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作溫度 -29~425℃(碳鋼)及 -40~500℃(不銹鋼)的名種管路上,用于截斷或接通管路中的介質。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

【產品用途】

集團生產的Z40H美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作溫度 -29~425℃(碳鋼)及 -40~500℃(不銹鋼)的名種管路上,用于截斷或接通管路中的介質。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

【產品特點】

產品設計制造符合國外要求,密封可靠,性能優良。

結構設計緊湊合理,造型美觀。

采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。

閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,可適用于各種壓力、溫度及介質工況。

采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。

【執行標準】

設計與制造:API 600

法蘭尺寸:ANSI B16.5

結構長度:ANSI B16.10

壓力~溫度:ANSI B16.34

檢驗與試驗:API 598

【性能參數】

公稱壓力(Lb)

強度試驗

水密封試驗

氣密封試驗

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.6

60

300

7.8

1125

5.6

815

0.6

60

600

15.3

2225

11.2

1630

0.6

60

【主要零件材料】

閥體、閥蓋、閘板

WCB

1Cr18Ni9Ti

CF8(304)

CF3(304L)

1Cr18Ni12Mo2Ti

CF8M(316)

密封面

Cr13或硬質合金

本體(W)或硬質合金(Y

閥桿及內件

2Cr13

1Cr18Ni9Ti

0Cr19Ni9(304)

00Cr19Ni11(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2(316)

填料

柔性石墨

墊片

不銹鋼纏繞墊片

適用介質

水、蒸汽、油品等

硝酸等腐蝕性介質

強氧化性介質

醋酸等腐蝕性介質

適用溫度

-29~425

-40~500

【主要外形和連接尺寸】

公稱通徑

主要外形尺寸和連接尺寸

L

D

D1

D2

b

Z-d

H

D0

150LB

50

178

150

120.5

92

16

4-Φ19

323

200

65

190

180

139.5

105

18

4-Φ19

347

250

80

203

190

152.5

127

19

4-Φ19

383

250

100

229

230

190.5

157

24

8-Φ19

457

300

125

254

255

216

185.7

24

8-Φ22

632

300

150

267

280

241.5

216

26

8-Φ22

635

350

200

292

345

298.5

270

29

8-Φ22

762

350

250

330

405

362

324

31

12-Φ25

895

400

300

356

485

432

381

32

12-Φ25

1080

500

350

381

535

476

413

35

12-Φ29

1295

600

400

406

595

540

470

37

16-Φ29

1435

600

300LB

50

216

165

127

92

22

8-19

330

250

65

241

190

149

105

25

8-22

368

250

80

283

210

168.5

127

29

8-22

394

300

100

305

255

200

157

32

8-22

473

300

125

381

280

235

186

35

8-22

660

350

150

403

320

270

216

37

12-22

711

350

200

419

380

330

270

41

12-25

813

400

250

457

445

387.5

324

48

16-29

1003

500

300

502

520

451

381

51

16-32

1137

600

350

762

585

514.5

413

54

20-32

1489

600

400

838

650

571.5

470

57

20-32

1581

650

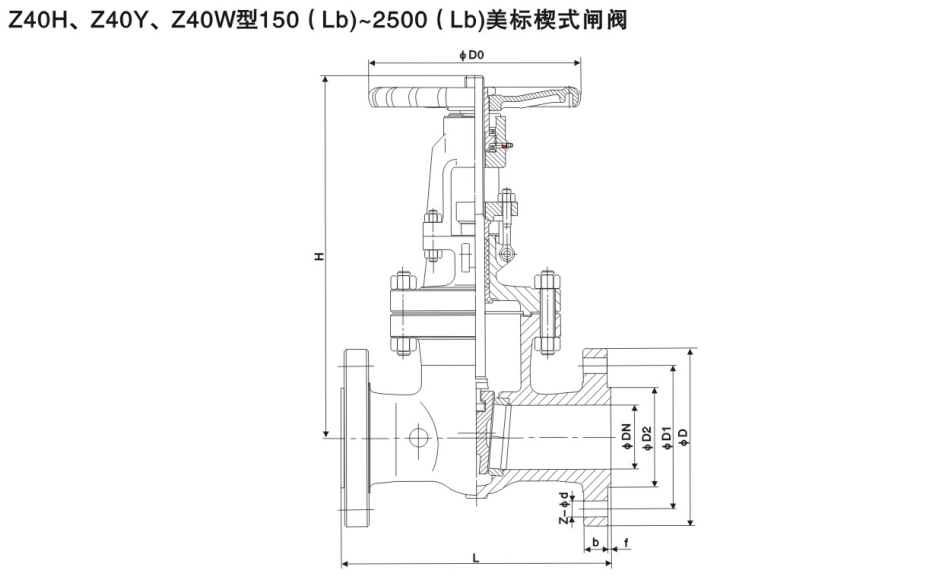

【結構圖片】
