  當前位置 — 截止閥系列 — 美標截止閥
產品名稱：

美標截止閥

所屬分類：

截止閥系列

產品簡介：

J41H、J41Y、J41W API美標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。

【產品用途】

J41H、J41Y、J41W API美標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。



【產品特點】

1、結構簡單，制造和維修比較方便

2、工作行程小，啟閉時間短

3、密封性好，密封面間磨擦力小，壽命較長

【執行標準】

設計標準 BS1873 JIS B2071-2081

結構長度 ANSI B16.10，JISB2002

配管法蘭 ANSI B16.5、JIS B2212-2214

對焊端尺寸 ANSI B16.25

檢驗與試驗 API598、JIS B2003

傳動方式 手動、電動、傘齒輪動



【性能參數】

型號

J41H-150LB～2500LB

J41Y-150LB～2500LB

J41W-150LB～2500LB

工作壓力

150LB～2500LB

適用溫度（℃）

≤425

≤150

適用介質

水、蒸汽、油品

弱腐蝕性介質

材料

閥體、閥蓋

碳素鋼

鉻鎳鈦不銹鋼

閥桿

鉻不銹鋼

鉻鎳鈦不銹鋼

密封面

堆焊鐵基合金

堆焊硬基合金

本體材料

填料

石棉石墨、柔性石墨、聚四氟乙烯



【主要外形和連接尺寸】

DN

L

D

D1

D2

b

Z-Φd

H

D0

150Lb

15

108

90

60.5

35

10

4-15

241

125

20

117

100

70

43

11

4-15

241

125

25

127

110

79.5

51

12

4-15

242

125

32

140

120

89

63

13

4-15

280

160

40

165

130

98.5

73

15

4-15

286

160

50

203

150

120.5

92

16

4-19

368

200

65

216

180

139.5

105

18

4-19

387

200

80

241

190

152.5

127

19

4-19

411

250

100

292

230

190.5

157

24

8-19

454

250

125

356

255

216

186

24

8-22

455

355

150

406

280

241.5

216

26

8-22

541

355

200

495

345

298.5

270

29

8-22

651

450

250

622

405

362

324

31

12-25

800

450

300

698

485

432

381

32

12-25

1231

500

350

787

535

476.5

413

35

12-29

1450

600

400

914

595

534.5

470

37

16-29

1645

600

450

-

635

577.5

533

40

16-32

-

610

300Lb

15

152

95

66.5

35

15

4-15

241

125

20

178

120

82.5

43

16

4-19

241

125

25

203

125

89

51

18

4-19

283

160

32

216

135

98.5

63

19

4-19

320

200

40

229

155

114.3

73

21

4-22

322

200

50

267

165

127

92

23

8-19

399

200

65

292

190

149

105

26

8-22

438

250

80

318

210

168.5

127

29

8-22

464

280

100

356

255

200

157

32

8-22

565

355

125

400

280

235

186

35

8-22

614

400

150

444

320

270

216

37

12-22

717

450

200

559

380

330

270

42

12-25

930

500

250

622

445

387.5

324

47.7

16-29

1012

450

300

711

520

451

381

50.8

16-32

1231

500

350

762

585

514.5

413

54

20-32

1450

600

400

864

650

571.5

470

57.2

20-35

1645

600

600Lb

15

165

95

66.5

35

22

4-15

100

156

20

190

120

82.5

43

23

4-19

100

161

25

216

125

89

51

25

4-19

125

187

32

229

135

98.5

63

28

4-19

160

214

40

241

155

114.3

73

30

4-22

160

252

50

292

165

127

92

33

8-22

180

430

65

330

190

149

100

36

8-22

250

480

80

356

210

168

127

39

8-22

250

530

100

432

275

216

157

45

8-25

350

650

125

508

330

266.5

186

52

8-29

350

750

150

559

355

292

216

55

12-29

450

850

200

660

420

349

270

63

12-32

500

1050

250

787

510

432

324

71

19-35

600

1257

300

838

560

489

381

74

20-35

680

1468

350

889

605

527

413

77

20-38

760

1623

400

991

685

603

470

84

20-41

760

1816

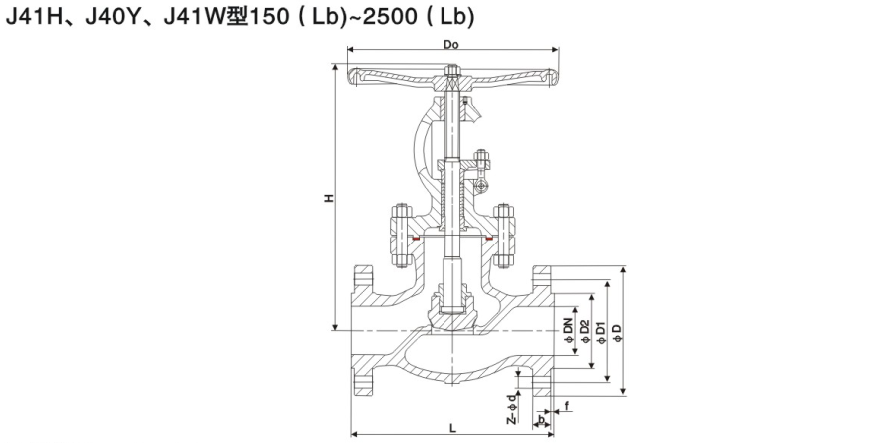

【結構圖片】
