產品名稱：

電動風門

所屬分類：

蝶閥系列

產品簡介：

電動風門廣泛應用于建材、冶金、礦山、電力等生產過程，自動控制或手動控制調節管路中介質流量之用。上海一環生產的電動圓形百葉式調節蝶閥的蝶瓣采用百葉式多軸結構，液體均勻，電傳動，啟閉力均勻，動作靈敏，性能可靠。

在線咨詢聯系我們

產品詳情

【產品用途】

【產品主要技術參數】

公稱壓力PN	0.005MPa	泄漏量	≤3
適用溫度	-30～350℃	介質流速	≤25m/s
適用介質	粉塵、含塵氣體

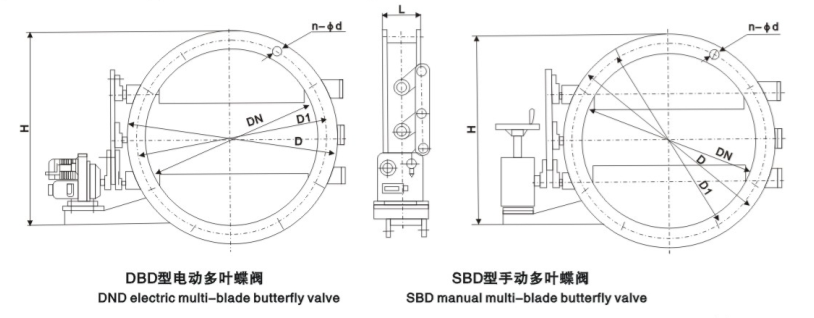

【主要外形和連接尺寸】

DN	D1	D	L	L1	H1	H	b	Z-Фd
500	555	600	220	300	900	1270	8	20-18
600	655	700	220	300	950	1370	10	20-18
700	755	800	240	300	1000	1470	10	20-18
800	870	930	240	365	1120	1640	10	24-23
900	970	1030	260	365	1170	1740	12	24-23
1000	1070	1130	260	365	1220	1840	12	28-23
1120	1190	1250	280	420	1430	2110	12	28-23
1250	1320	1380	280	420	1495	2240	14	32-23
1400	1470	1530	300	420	1570	2390	14	36-23
1600	1670	1730	320	450	1745	2660	14	40-23
1800	1870	1930	340	450	1845	2860	16	44-23
2000	2070	2130	360	450	1945	3060	16	48-23
2240	2310	2370	380	480	2095	3330	18	48-23
2500	2570	2630	420	480	2225	3590	18	52-23
2800	2870	2930	440	480	2375	3890	18	60-23
3000	3070	3130	460	480	2475	4090	18	60-23
